Combien de temps prend le moulage sous pression ?

Combien de temps dure Moulage sous pression Prendre ? La réponse directe

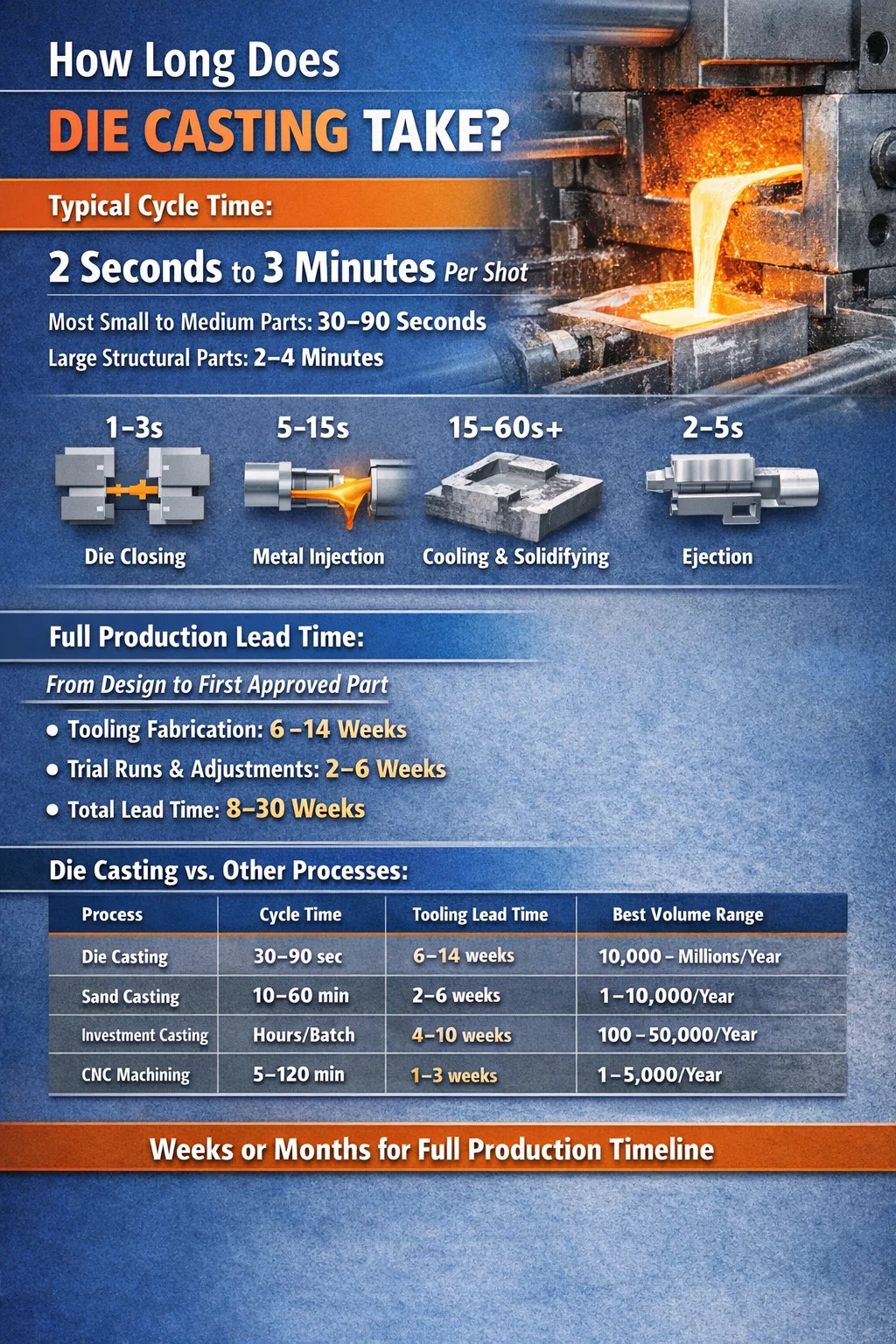

Un seul cycle de moulage sous pression dure généralement de 2 secondes à 3 minutes , en fonction de la taille de la pièce, du type d'alliage, de l'épaisseur de paroi et de la configuration de la machine. Pour la plupart des composants en aluminium ou en zinc de petite et moyenne taille (ceux utilisés dans les supports, boîtiers et appareils électroniques grand public automobiles), un temps de cycle réaliste se situe entre 30 et 90 secondes . Les grosses pièces structurelles en magnésium ou en aluminium pour véhicules électriques peuvent pousser cette fenêtre à 2 à 4 minutes par tir.

Ce chiffre sur la durée du cycle ne raconte qu’une partie de l’histoire. Avant que la première pièce en bon état ne sorte de la chaîne, une opération de moulage sous pression implique la fabrication de l'outillage (ce qui peut prendre 6 à 14 semaines), la configuration de la machine, le préchauffage de la matrice, les essais et la validation dimensionnelle. De la conception brute à la pièce de production approuvée, le délai complet se mesure en semaines ou en mois, et non en secondes.

Comprendre à la fois le cycle par prise de vue et le calendrier total de production aide les acheteurs, les ingénieurs et les équipes opérationnelles à définir des attentes réalistes et à éviter des erreurs de planification coûteuses.

Le processus de moulage sous pression : répartition du temps étape par étape

Chaque cycle de moulage sous pression comprend plusieurs étapes séquentielles. Chacun consomme du temps et les retards dans n’importe quelle étape se répercutent sur le cycle global. Voici ce qui se passe réellement à l’intérieur de chaque plan :

Fermeture et serrage des matrices

Les deux moitiés de la matrice – la moitié de la matrice fixe et la moitié de la matrice d’éjection – sont rapprochées et verrouillées sous une force de serrage élevée. Pour une machine à chambre froide de 400 tonnes, cette étape prend environ 1 à 3 secondes . Les machines plus grandes avec un tonnage plus élevé déplacent plus de masse et peuvent nécessiter 3 à 5 secondes juste pour se fermer et confirmer le verrouillage. Une force de serrage insuffisante entraîne des défauts de bavure, cette étape ne peut donc pas être précipitée arbitrairement.

Injection de métal

Le métal en fusion est forcé dans la cavité de la matrice sous pression. Dans le moulage sous pression en chambre chaude — utilisé principalement pour les alliages de zinc, de plomb et d'étain — le mécanisme d'injection est immergé dans la masse fondue, le temps de remplissage est donc extrêmement rapide : 0,01 à 0,5 seconde . Dans le moulage sous pression en chambre froide – utilisé pour l'aluminium, le cuivre et le magnésium – le métal doit d'abord être versé à la louche dans un manchon de grenaille séparé, en ajoutant quelques secondes avant le début de l'injection. Les processus de remplissage réel de la cavité dans les chambres froides se déroulent toujours dans 0,01 à 0,1 seconde , mais la phase d'injection totale, y compris la coulée, est plus proche de 5 à 15 secondes.

Solidification et refroidissement

Il s’agit de la phase la plus longue de la plupart des cycles de moulage sous pression. Après injection, le métal doit suffisamment refroidir pour développer une rigidité structurelle suffisante pour une éjection sans distorsion. Le temps de refroidissement dépend de la géométrie de la pièce, de l'épaisseur de la paroi, des propriétés de l'alliage et de la qualité de la conception et de l'entretien des canaux de refroidissement par eau de la matrice.

Les pièces en zinc à parois minces (parois de 1,5 à 2,5 mm) peuvent se solidifier 3 à 8 secondes . Les pièces en aluminium avec des parois de 3 à 5 mm nécessitent généralement 15 à 40 secondes . Les pièces moulées structurelles en aluminium épaisses avec des sections de 6 à 10 mm peuvent nécessiter 60 à 120 secondes ou plus. Réduire le temps de refroidissement sans induire de porosité ou de déformation est l'un des principaux défis techniques du moulage sous pression en grand volume.

Ouverture de matrice et éjection de pièce

Une fois que la pièce est suffisamment solide, la matrice s'ouvre et les éjecteurs poussent la pièce moulée hors de la cavité. Cette séquence mécanique prend généralement 2 à 5 secondes . Les pièces tombent sur un convoyeur ou dans un réservoir de trempe. La force d'éjection doit être soigneusement calibrée : si elle est trop faible, la pièce colle ; les éléments trop nombreux et fins se cassent ou se déforment.

Lubrification et réinitialisation des matrices

Après l'éjection, des robots ou des systèmes de pulvérisation appliquent un lubrifiant de démoulage (généralement à base d'eau) sur les surfaces de la cavité. Cela empêche le collage et aide à gérer la température de la matrice. Le temps de pulvérisation varie de 2 à 10 secondes en fonction de la complexité de la filière et du nombre de buses de pulvérisation. Les cycles de soufflage pour éliminer l'excès de lubrifiant ajoutent encore 1 à 3 secondes. Le dé se ferme alors et le cycle suivant commence.

Temps de cycle typiques par alliage et type de pièce

Différents alliages ont des propriétés thermiques, des pressions d'injection et des comportements de solidification différents. Le tableau ci-dessous montre les temps de cycle représentatifs pour les matériaux de moulage sous pression courants dans toutes les catégories de tailles de pièces :

Le zinc produit systématiquement les temps de cycle les plus courts en raison de son point de fusion plus bas (environ 380 à 420°C), de sa solidification plus rapide et de sa compatibilité avec les machines à chambre chaude qui éliminent l'étape de coulée. L'aluminium nécessite un temps de refroidissement beaucoup plus long en raison de sa masse thermique et de sa température de coulée plus élevées (620 à 680°C). Les alliages de cuivre, avec des températures de coulée supérieures à 900°C, exigent des matériaux de matrice robustes et un refroidissement prolongé, ce qui en fait l'un des alliages de moulage sous pression les plus lents.

Facteurs qui contrôlent la durée du moulage sous pression

Le temps de cycle n'est pas un nombre arbitraire attribué par le fabricant de la machine. Il résulte de variables physiques et de processus spécifiques que les ingénieurs peuvent mesurer, modéliser et, dans une large mesure, contrôler. Les facteurs les plus impactants sont :

Épaisseur de paroi et géométrie des pièces

Le temps de refroidissement s'échelonne à peu près avec le carré de l'épaisseur de la paroi. Doublez l’épaisseur de la paroi et vous quadruplez environ le temps de refroidissement requis, toutes choses égales par ailleurs. Une pièce avec une paroi nominale de 3 mm qui refroidit en 20 secondes aura besoin d'environ 80 secondes si elle est redessinée à 6 mm. C'est pourquoi les examens de conception pour la fabricabilité (DFM) insistent systématiquement sur des parois minces et uniformes, non seulement pour économiser du matériel, mais aussi pour maintenir les temps de cycle et les coûts par pièce gérables.

La géométrie affecte également le temps de remplissage. Les cavités complexes avec des canaux étroits, des nervures fines et des noyaux multiples nécessitent des vitesses d'injection plus lentes ou risquent une porosité induite par les turbulences. Les pièces comportant des poches profondes ou des contre-dépouilles nécessitent des actions latérales (noyaux coulissants) qui ajoutent des étapes mécaniques aux séquences d'ouverture et de fermeture.

Gestion de la température des filières

La température de la filière a un effet direct et puissant sur la durée du cycle. Les matrices qui fonctionnent trop froidement provoquent une solidification prématurée, des erreurs de production et des arrêts à froid. Les matrices trop chaudes prolongent le temps de refroidissement et risquent de souder (le métal colle à la matrice). La fenêtre de température optimale pour le moulage sous pression d'aluminium est généralement 150-250°C à la surface de la cavité, maintenu grâce à une combinaison de canaux de refroidissement par eau internes et de refroidissement par pulvérisation externe.

Les contrôleurs de température de filière (DTC) font circuler de l'eau ou de l'huile chauffée à travers la filière pour stabiliser la température pendant le démarrage et la maintenir pendant une production soutenue. Un circuit de refroidissement bien conçu peut réduire le temps de solidification de 20 à 35 % par rapport à une filière non optimisée de même géométrie. Des conduites de refroidissement mal placées – trop éloignées des sections épaisses – laissent des points chauds qui obligent les opérateurs à prolonger artificiellement le temps de refroidissement pour éviter des pièces déformées ou cloquées.

Tonnage et vitesse de la machine

Les machines de tonnage plus élevé déplacent des plateaux plus lourds et nécessitent plus de temps pour les courses d'ouverture et de fermeture de la matrice, même avec des entraînements hydrauliques ou électriques rapides. Une machine de 160 tonnes peut effectuer un cycle de serrage en 1,5 seconde ; une machine de 2 000 tonnes fabriquant des pièces structurelles automobiles peut prendre 5 à 8 secondes rien que pour le serrage. Les machines de moulage sous pression électriques (servomoteurs) réalisent généralement des mouvements de serrage et d'injection plus rapides et plus répétables que les anciennes machines hydrauliques uniquement, coupant souvent 2 à 5 secondes par cycle sur des pièces de taille moyenne.

Nombre de cavités

Les matrices multi-empreintes produisent plus de pièces par tir sans augmenter proportionnellement le temps de cycle. Une matrice à cavité unique pour un petit connecteur en zinc peut fonctionner à 15 secondes par cycle, produisant 4 tirs par minute. Une matrice à 16 empreintes pour la même pièce sur la même machine fonctionne toujours à environ 15 à 20 secondes par cycle, mais produit désormais 16 pièces par cycle au lieu d'une, ce qui réduit efficacement le temps par pièce de 15 secondes à moins de 1,5 seconde. Le compromis est un coût de matrice plus élevé (une matrice en zinc à 16 cavités peut coûter entre 80 000 et 150 000 dollars contre 15 000 à 30 000 dollars pour une seule cavité) et un contrôle qualité plus complexe.

Niveau d'automatisation

Les opérations manuelles – où un opérateur verse du métal, retire les pièces à la main et pulvérise la matrice avec un pistolet portatif – introduisent une variabilité du temps de cycle de 10 à 30 %. L'extraction robotisée, les systèmes de pulvérisation automatisés et les presses de coupe intégrées suppriment cette variabilité. Dans les usines à grand volume entièrement automatisées produisant des pièces automobiles, la variation d’un cycle à l’autre est systématiquement maintenue à moins d’une seconde, ce qui permet une prévision précise du débit et une qualité métallurgique constante.

Délais de fabrication du moulage sous pression : de la conception à la première pièce de production

Pour les acheteurs et les chefs de projet, le temps de cycle par prise de vue est souvent moins pertinent que le délai total depuis le bon de commande jusqu'à la première expédition approuvée. Cette chronologie se décompose en plusieurs phases distinctes :

Conception et fabrication d'outillage

Les matrices de moulage sous pression sont des outils complexes usinés avec précision, fabriqués à partir d'acier à outils pour travail à chaud H13 ou de qualités équivalentes. Un outil de moulage sous pression en aluminium de complexité moyenne (cavité unique, géométrie modérée, aucune action secondaire) prend généralement 6 à 10 semaines à fabriquer à partir d'une conception approuvée. Les matrices avec de multiples actions latérales, un refroidissement interne complexe ou des tolérances dimensionnelles serrées peuvent prendre 10 à 16 semaines . Le coût de l'outillage varie d'environ 15 000 $ pour une simple matrice en zinc à plus de 300 000 $ pour une grande matrice structurelle en aluminium avec systèmes à vide et noyaux multiples.

Les fournisseurs en Chine et en Asie du Sud-Est citent souvent 4 à 6 semaines pour l'outillage, mais cela exclut souvent les cycles de révision de la conception et peut impliquer des délais compressés qui augmentent le nombre d'essais et retardent l'approbation des pièces.

Prises de vue d'essai et qualification des pièces

Une fois la matrice installée sur la machine, le processus commence par les tirs T1 (premier essai). Ces tirs initiaux sont utilisés pour établir les paramètres de base du processus : vitesse d'injection, pression de remplissage, température de la filière et temps de refroidissement. Il est extrêmement rare qu’une matrice produise des pièces conformes dès le premier jour d’essais. Budget de la plupart des programmes 2 à 4 séries d'essais sur 2 à 6 semaines pour affiner le processus, corriger les écarts dimensionnels et résoudre les défauts de surface.

Les pièces moulées sous pression de qualité automobile nécessitent un PPAP (Production Part Approval Processus) ou une documentation équivalente, y compris des rapports dimensionnels, des certifications de matériaux et des études de capacité de processus (Cpk ≥ 1,67 sur les caractéristiques critiques). Cette phase de documentation peut ajouter 2 à 4 semaines supplémentaires après que les pièces ont passé l'inspection dimensionnelle.

Résumé du délai de livraison total

• Pièce simple, sans actions secondaires, non automobile : 8 à 14 semaines de la commande d'outillage à la première expédition approuvée
• Moulage sous pression automobile de complexité moyenne : 14 à 22 semaines
• Grande pièce de structure en fonderie sous vide et PPAP : 20 à 30 semaines
• Moulage sous pression de prototypes (outillage souple, matrices aluminium ou kirksite) : 2 à 4 semaines , volume limité, précision moindre

Coulée sous pression en chambre chaude et en chambre froide : comparaison des temps

Les deux principales catégories de processus de moulage sous pression diffèrent considérablement en termes de vitesse en raison de leur architecture mécanique fondamentale :

Moulage sous pression en chambre chaude

Dans les machines à chambre chaude, le cylindre d'injection (col de cygne) est immergé en permanence dans le bain de métal en fusion. Lorsque le piston se rétracte, le métal remplit automatiquement la chambre. Lorsqu'il avance, le métal est forcé à travers le col de cygne et dans la matrice. Puisqu'il n'y a pas d'étape de coulée séparée, les temps de cycle sont considérablement plus courts — les petites pièces en zinc peuvent effectuer un cycle de 300 à 500 tirs par heure sur des matrices multi-empreintes. Ce processus est limité aux alliages à bas point de fusion (zinc, plomb, étain, certains magnésium) car des températures plus élevées dégradent rapidement les composants immergés.

Moulage sous pression en chambre froide

Les machines à chambre froide maintiennent le mécanisme d’injection séparé du four de fusion. Un opérateur ou un robot de poche automatisé transfère une grenaille de métal mesurée dans le manchon de grenaille avant chaque cycle. Cela ajoute 5 à 15 secondes par cycle par rapport à la chambre chaude, mais permet le traitement d'alliages à haute température comme l'aluminium, le magnésium et le cuivre qui détruiraient un col de cygne immergé. La majorité du moulage sous pression au poids – en particulier les pièces automobiles en aluminium – utilise des machines à chambre froide.

En termes pratiques, un connecteur en zinc produit sur une machine à chambre chaude peut coûter entre 0,08 et 0,25 USD par pièce rien qu'en temps de cycle. La même géométrie de pièce redessinée en aluminium sur une machine à chambre froide pourrait avoir des coûts liés au temps de cycle de 0,40 à 1,20 $ par pièce – un véritable facteur de coûts dans les applications électroniques grand public à grand volume où des centaines de millions d'unités par an comptent chaque seconde.

Comment le moulage sous pression se compare-t-il aux autres processus de fabrication en termes de vitesse

Le moulage sous pression est l'une des méthodes les plus rapides pour produire des pièces métalliques complexes à grande échelle, mais son avantage en termes de vitesse est plus prononcé dans les volumes élevés. Une comparaison avec d’autres procédés courants de formage des métaux clarifie la situation du moulage sous pression :

L'avantage de vitesse du moulage sous pression par rapport au moulage en sable et au moulage à modèle perdu est substantiel : souvent 10 à 50 fois plus rapide par pièce lorsqu'il fonctionne à pleine production. Cet avantage en termes de vitesse, combiné à une excellente répétabilité dimensionnelle (des tolérances de ± 0,1 mm sur les caractéristiques non critiques sont régulièrement maintenues), explique pourquoi le moulage sous pression domine dans la fabrication de l'automobile, de l'électronique grand public et de l'électroménager avec des volumes supérieurs à environ 10 000 pièces par an.

Stratégies pour réduire le temps de cycle de moulage sous pression

Dans le cadre d'une production en grand volume, même une réduction de 5 secondes du temps de cycle se traduit directement par des économies mesurables. Une pièce fonctionnant à 60 secondes par cycle sur une machine avec un taux de charge de 120 $/heure coûte 2,00 $ par cycle. Réduisez ce délai à 50 secondes et le coût par pièce tombe à 1,67 $, soit une réduction de 16,5 % sans changement de matériau, de main d'œuvre ou de frais généraux. Avec 1 million de pièces par an, cela représente une économie annuelle de 330 000 $ grâce à une seule amélioration de processus. Les stratégies de réduction du temps de cycle les plus efficaces sont :

Optimiser la conception du circuit de refroidissement

Le refroidissement conforme — dans lequel les canaux de refroidissement suivent le contour de la cavité plutôt que de fonctionner en lignes droites — peut réduire le temps de refroidissement de 20 à 40 % par rapport aux canaux forés conventionnels. Les canaux conformes sont fabriqués par fabrication additive (impression 3D d'inserts en acier à outils) et positionnent l'eau de refroidissement beaucoup plus près des surfaces complexes. Le coût initial de l'outillage (généralement entre 10 000 et 40 000 dollars supplémentaires par jeu de plaquettes) est rapidement récupéré dans les programmes à volume élevé.

Utiliser correctement la pression d’intensification

L'application d'une pression d'intensification élevée (pression de 2ème phase) immédiatement après le remplissage de la cavité force le métal dans chaque détail et compense le retrait pendant la solidification. Une intensification appropriée réduit la microporosité, ce qui permet des parois plus minces, qui refroidissent plus rapidement. Il s’agit d’une voie indirecte mais efficace vers des temps de cycle plus courts grâce à une meilleure confiance dans la conception des pièces.

Minimiser la température d'éjection

Les pièces peuvent être éjectées à des températures plus élevées que ce que supposent de nombreux opérateurs, à condition que la géométrie ne soit pas sujette à la déformation et que le placement de la broche d'éjection soit correct. Les tests avec imagerie thermique et mesure de déformation permettent aux équipes d’identifier expérimentalement le temps de refroidissement minimum sûr. De nombreux programmes de production exécutent des temps de refroidissement 10 à 20 % plus longs que nécessaire simplement parce qu'ils n'ont jamais été réoptimisés après la configuration initiale.

Mettre en œuvre la surveillance des processus en temps réel

Les machines de moulage sous pression modernes équipées de capteurs de pression dans la cavité, de vitesse du piston et de température de la matrice peuvent ajuster automatiquement les paramètres du processus d'une prise à l'autre. Ce contrôle adaptatif évite les temps de refroidissement trop conservateurs que les opérateurs définissent manuellement pour éviter des prises de vues défectueuses occasionnelles. Des conditions de processus cohérentes réduisent également les taux de rebut, ce qui améliore efficacement le débit net sans modifier du tout le cycle de la machine.

Refonte pour une épaisseur de paroi uniforme

Les bossages, nervures ou coussinets épais qui s'écartent considérablement de l'épaisseur nominale de la paroi créent des points chauds qui dictent le temps de refroidissement minimum pour l'ensemble de la pièce. Le carottage des sections épaisses, l'ajout de transitions de rayon et le remplacement des coussinets solides par des structures nervurées peuvent éliminer ces goulots d'étranglement. Dans le cadre d'une refonte documentée d'un support automobile, la réduction de la paroi maximale de 8 mm à 5 mm (tout en maintenant la résistance grâce à la géométrie des nervures) a réduit le temps de refroidissement de 75 secondes à 42 secondes, soit une réduction de 44 % qui a déplacé la pièce vers une classe de machines nettement plus petite et moins chère.

Opérations post-coulée et leurs exigences en matière de temps

Le tournage sous pression n'est que le début. La plupart des pièces moulées sous pression nécessitent des opérations supplémentaires avant d'être prêtes à être expédiées ou assemblées. Ces étapes post-coulée ajoutent du temps – parfois plus que le cycle de coulée lui-même – et doivent être planifiées dans le calendrier global de production :

• Détourage / Déflashing : Suppression des bavures (fines ailettes métalliques au niveau des lignes de séparation) et des systèmes de glissières/portes. Déflashage manuel : 30 à 120 secondes par pièce. Presse de finition automatisée : 3 à 10 secondes par pièce.
• Grenaillage : Nettoyage des surfaces et amélioration de la texture. Cycle par lots : 5 à 15 minutes pour un chargement de pièces.
• Usinage CNC : Perçage, taraudage et fraisage de précision des surfaces coulées. La durée varie considérablement : de 30 secondes à 10 minutes selon les fonctionnalités et le montage.
• Traitement thermique (T5/T6 pour l'aluminium) : Le traitement par solution et le vieillissement artificiel peuvent prendre 6 à 24 heures total et nécessite une planification du four par lots.
• Finition de surface (anodisation, revêtement en poudre, peinture) : 1 à 48 heures selon le processus et la fin du cours.
• Contrôle et mesure dimensionnelle : Inspection CMM sur premiers articles ou plans échantillons : 10 à 60 minutes par pièce pour des rapports complets.

Lorsque les opérations de post-coulée sont incluses, le temps total de fabrication par pièce dans un atelier peut être mesuré en heures ou en jours plutôt qu'en secondes. Des cellules de production efficaces combinent une extraction robotisée, des presses à garniture en ligne et des convoyeurs intégrés pour minimiser le temps entre les opérations et réduire les stocks de travaux en cours.

Idées fausses courantes sur le temps de moulage sous pression

Plusieurs malentendus persistants concernant les délais de moulage sous pression entraînent des problèmes d'approvisionnement, de planification des programmes et d'estimation des coûts :

"Le moulage sous pression est toujours rapide"

Le moulage sous pression est rapide pour la production répétée et en grand volume de pièces identiques. Ce n’est pas rapide pour les faibles volumes, car le délai de livraison de l’outillage domine le calendrier. Pour une commande de prototype de 500 pièces, le délai de livraison de l'outillage de 10 semaines rend le moulage sous pression plus lent que l'usinage CNC ou même le moulage à modèle perdu en termes de délai de production de la première pièce. C'est pourquoi le moulage sous pression de prototypes avec des outils temporaires en aluminium existe en tant que catégorie : il accepte une durée de vie des outils compromise pour obtenir des pièces plus rapidement.

"Un temps de cycle plus rapide signifie toujours une réduction des coûts"

La réduction du temps de cycle en dessous du minimum stable pour le processus augmente le taux de rebut et la fréquence de maintenance des matrices. Une réduction de 10 secondes du temps de refroidissement qui augmente les rebuts de 2 % à 8 % permet de gagner du temps machine mais augmente les coûts de métal et de reprise. Le temps de cycle optimal minimise le coût total par pièce bonne, et pas seulement le temps machine. Cela nécessite que les coûts de rebut et de reprise soient pris en compte parallèlement au taux de charge de la machine.

"Le délai de livraison indiqué par mon fournisseur est le délai de livraison total"

Les fournisseurs citent généralement le délai de livraison de l’outillage et parfois le délai de livraison de l’échantillon T1. Ils incluent rarement du temps pour les itérations de revue de conception, l'approbation dimensionnelle côté client, la préparation de la documentation PPAP ou la logistique. Les acheteurs qui considèrent le temps d'outillage indiqué comme le temps total de production se retrouvent régulièrement avec 4 à 8 semaines de retard. Un plan de programme réaliste ajoute au moins 3 à 6 semaines au nombre indiqué par le fournisseur pour l'approbation des pièces et la configuration de la chaîne d'approvisionnement.
