Moulage d'aluminium : processus, alliages et meilleures pratiques

Ce que le moulage de métal en aluminium offre réellement

Moulage d'aluminium est le choix dominant pour les composants structurels légers dans les équipements automobiles, aérospatiaux, électroniques grand public et industriels, et pour cause. Les alliages d'aluminium offrent une densité d'environ 2,7 g/cm³ , environ un tiers de celle de l'acier, tandis que les alliages de coulée hautes performances tels que l'A380 et l'A356 atteignent des résistances à la traction comprises entre 160 MPa et 330 MPa selon le traitement thermique. Lorsque vous combinez ce rapport résistance/poids avec une excellente résistance à la corrosion, une conductivité thermique élevée (environ 96 à 160 W/m·K) et la capacité de remplir des géométries de moules complexes, le moulage de métal en aluminium devient la voie la plus rentable depuis le métal brut jusqu'à la pièce finie dans la plupart des scénarios de production de volumes moyens à élevés.

La conclusion directe pour quiconque évalue les options de fabrication : si votre pièce pèse plus que nécessaire, fonctionne dans un environnement corrosif ou thermiquement exigeant et doit être produite à des volumes supérieurs à environ 500 unités par an, le moulage d'aluminium surpasse presque certainement la fabrication d'acier, le moulage par injection de plastique et le moulage sous pression de zinc sur la base du coût total par pièce. Le reste de cet article explique exactement pourquoi, avec des données spécifiques sur les processus, les alliages, les tolérances et le contrôle des défauts.

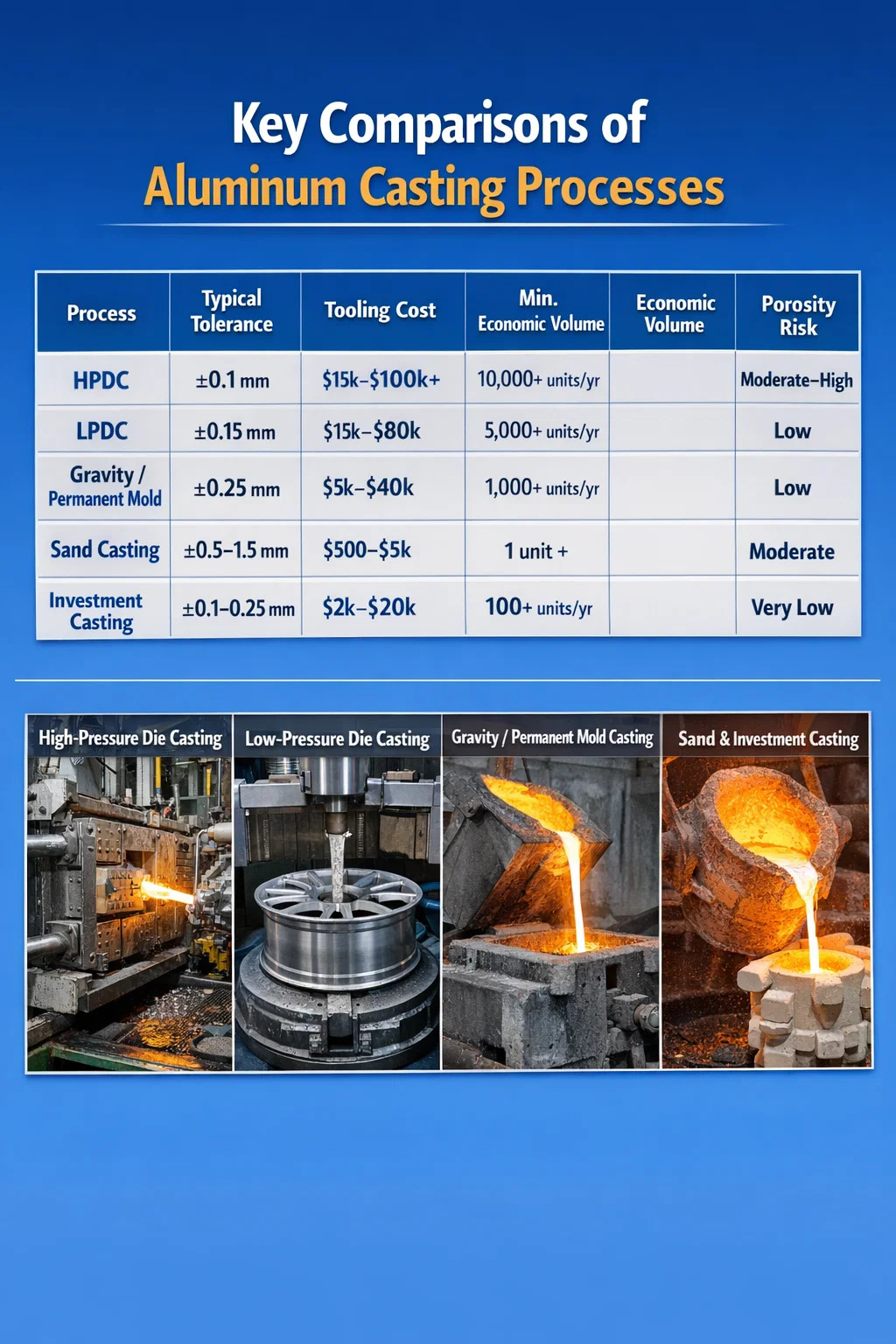

Processusus de moulage d'aluminium de base et quand les utiliser

Toutes les méthodes de coulée d’aluminium ne sont pas interchangeables. Chaque processus a un profil de coûts, un délai de livraison d'outillage, une capacité dimensionnelle et une gamme de finitions de surface distincts. Choisir le mauvais processus peut ajouter 30 à 60 % au coût par pièce ou pousser les tolérances dimensionnelles au-delà des limites acceptables.

Moulage sous pression haute pression (HPDC)

La HPDC force l'aluminium fondu dans une matrice en acier trempé à des pressions comprises entre 10 MPa et 175 MPa. Les temps de cycle peuvent atteindre 30 à 90 secondes par prise, ce qui en fait le processus préféré pour les volumes supérieurs à 10 000 pièces. Des tolérances dimensionnelles de ±0,1 mm sur les petites caractéristiques sont régulièrement réalisables. Des épaisseurs de paroi aussi faibles que 1,0 à 1,5 mm sont possibles. La principale limitation est la porosité : les gaz piégés lors d'un remplissage rapide créent des vides microscopiques qui compromettent l'étanchéité à la pression et réduisent la durée de vie en fatigue. La HPDC assistée par vide résout ce problème de manière substantielle, en ramenant les niveaux de porosité en dessous de 0,5 % en volume dans des opérations bien contrôlées. Le coût de l'outillage varie de 15 000 $ pour une simple matrice à empreinte unique à plus de 100 000 $ pour un outillage complexe à plusieurs empreintes, ce qui signifie que le HPDC n'a de sens économique qu'à des volumes plus élevés.

Coulée sous pression basse pression (LPDC)

Le LPDC pousse le métal en fusion vers le haut dans la matrice en utilisant une pression d'air de 0,02 à 0,1 MPa, ce qui entraîne un remplissage plus lent et plus contrôlé. La solidification contrôlée produit des pièces moulées plus denses et moins poreuses par rapport au HPDC. Les fabricants de roues automobiles s'appuient fortement sur LPDC pour cette raison : les roues en aluminium fabriquées par LPDC peuvent améliorer leur durée de vie en fatigue de 15 à 25 % par rapport aux roues HPDC équivalentes. Les temps de cycle sont plus longs, généralement de 3 à 8 minutes, et les coûts d'outillage sont comparables à ceux du HPDC. Le LPDC convient donc à la production en volume moyen de pièces structurellement critiques plutôt qu'aux composants de base en grand volume.

Coulée par gravité (moule permanent)

Le moulage par gravité utilise des moules en acier réutilisables sans pression appliquée. Le métal s'écoule par gravité uniquement, produisant des pièces moulées avec un bon état de surface (Ra 3,2 à 6,3 µm généralement), une faible porosité et des propriétés mécaniques bien adaptées au traitement thermique. Les pièces de l'A356-T6 produites par coulée par gravité atteignent régulièrement des limites d'élasticité de 200 à 220 MPa avec un allongement de 6 à 10 %, ce qui les rend appropriées pour les applications critiques en matière de sécurité telles que les supports de moteur, les composants de suspension et les collecteurs hydrauliques. Le coût de l'outillage est modéré, généralement de 5 000 à 40 000 $, et les seuils de volume économique commencent autour de 1 000 pièces par an.

Moulage au sable

Le moulage au sable reste le procédé de moulage de métal en aluminium le plus flexible. L'outillage de modèle coûte entre 500 et 5 000 dollars, les délais de livraison entre la commande et la première coulée sont souvent inférieurs à deux semaines et il n'y a pratiquement aucune limite de taille : les pièces en aluminium moulé au sable vont des supports de 50 grammes aux boîtiers de pompe de plusieurs tonnes. Les tolérances dimensionnelles sont plus larges (± 0,5 à 1,5 mm est typique), la finition de surface plus rugueuse (Ra 12,5 à 25 µm) et les temps de cycle beaucoup plus longs que le moulage sous pression, mais pour les prototypes, les pièces de faible volume et les pièces moulées structurelles de grande taille, le moulage au sable est souvent la seule option pratique. Les variantes de sable vert, de sable lié à la résine et de mousse perdue offrent chacune des compromis différents en termes de précision et de coût.

Moulage d'investissement

Le moulage à modèle perdu (coulée à la cire perdue) de l'aluminium permet d'obtenir la finition de surface la plus fine et les tolérances les plus serrées de tout processus de moulage : Ra 1,6 à 3,2 µm et des tolérances de ±0,1 à 0,25 mm sont standard. Une géométrie interne complexe, des contre-dépouilles et des parois minces jusqu'à 1,5 mm sont réalisables sans noyau. Le processus est coûteux par pièce par rapport au HPDC dans des volumes élevés, mais pour les raccords, les roues et les boîtiers de dispositifs médicaux de l'aérospatiale où les coûts d'usinage seraient autrement prohibitifs, le moulage de précision réduit considérablement le coût total de fabrication.

Sélection du bon alliage d'aluminium pour le moulage

Le choix de l’alliage est sans doute la décision la plus importante en matière de conception de fonderie d’aluminium. Un mauvais alliage peut produire une fragilité, une mauvaise fluidité lors de la coulée, une porosité de retrait excessive ou une résistance à la corrosion inadéquate, problèmes qui ne peuvent être résolus par la seule optimisation du processus. La famille des alliages de coulée d'aluminium est dominée par le silicium (Si) comme élément d'alliage principal, car le silicium améliore considérablement la fluidité et réduit le retrait de solidification.

A380 : le cheval de bataille du HPDC

L'A380 (Al-Si8.5-Cu3.5) est l'alliage de moulage sous pression le plus utilisé dans le monde, représentant environ 50 à 60 % de toute la production d'aluminium HPDC en Amérique du Nord. Sa forte teneur en silicium (7,5 à 9,5 %) confère une fluidité exceptionnelle, permettant des parois fines et une géométrie complexe. Les ajouts de cuivre (3 à 4 %) augmentent la résistance à la traction telle que coulée à environ 324 MPa et une dureté d'environ 80 HB. Le compromis est une ductilité réduite (allongement inférieur à 3 %) et une soudabilité limitée. L'A380 ne convient pas aux applications nécessitant un traitement thermique T5 ou T6 car sa teneur en cuivre le rend sujet à la fissuration sous contrainte lors de la trempe.

A356 et A357 : Alliages structurels traitables thermiquement

L'A356 (Al-Si7-Mg0.3) et l'A357 à haute teneur en magnésium (Al-Si7-Mg0.6) sont les principaux alliages pour les applications par gravité et LPDC où les performances structurelles sont importantes. Dans l'état T6 (traitement thermique en solution à 540 °C pendant 8 à 12 heures, trempe, vieillissement à 155 °C pendant 3 à 5 heures), l'A356-T6 offre une limite d'élasticité de 207 MPa , résistance à la traction ultime de 262 MPa et allongement de 6 à 10 %. L'A357-T6 pousse la limite d'élasticité à environ 290 MPa. Les deux alliages répondent bien au soudage et au brasage, ce qui les rend adaptés aux assemblages. La fonderie doit contrôler précisément la teneur en magnésium : des pertes de 0,05 % de magnésium lors de la fusion réduisent sensiblement les propriétés mécaniques.

Alliage 319 : l’option intermédiaire polyvalente

Le 319 (Al-Si6-Cu3.5) est largement utilisé pour les blocs moteurs, les culasses et les collecteurs d'admission où une résistance modérée combinée à une bonne usinabilité est nécessaire. Il accepte les traitements T5 et T6. La résistance à la traction telle que moulée est d'environ 185 MPa ; Le traitement T6 la porte à environ 250 MPa. La teneur en cuivre de l'alliage offre une stabilité à température élevée légèrement meilleure que celle de l'A356, ce qui est pertinent pour les composants de moteur qui fonctionnent entre des températures ambiantes et des températures de fonctionnement de 200 à 250 °C.

535 et 512 : Applications marines et critiques contre la corrosion

Lorsque la résistance à la corrosion est le principal facteur de conception (matériel marin, équipement de transformation des aliments, composants de manipulation de produits chimiques), les alliages à dominante magnésium comme le 535 (Al-Mg6.2) et le 512 (Al-Mg4-Si1.8) surpassent les alliages à dominante silicium. Ils présentent une excellente résistance à l'eau de mer et aux embruns salins sans traitement de surface et ont une bonne ductilité (allongement 8 à 13 %). La pénalité est une mauvaise fluidité par rapport aux alliages de silicium, ce qui limite la finesse des parois et la complexité géométrique. Les fonderies coulant du 535 doivent utiliser des pratiques de four prudentes pour empêcher l'oxydation du magnésium.

Comprendre et contrôler les défauts de coulée

Les défauts des pièces moulées en aluminium sont la principale cause de pièces mises au rebut, de retours sous garantie et de pannes sur le terrain. Comprendre la cause première de chaque type de défaut est bien plus utile que les listes de contrôle qualité génériques, car chaque défaut a une solution différente et souvent plusieurs causes plausibles qui doivent être systématiquement isolées.

Porosité : gaz et retrait

La porosité est le défaut le plus courant dans le moulage de l’aluminium et se décline en deux types distincts qui nécessitent des interventions différentes. Porosité du gaz provient de l’hydrogène dissous dans l’aluminium fondu. L'aluminium liquide peut dissoudre jusqu'à 0,69 ml/100 g d'hydrogène à son point de fusion ; l'aluminium solide ne contient qu'environ 0,036 ml/100 g. Lors de la solidification, cet hydrogène dissous précipite sous forme de pores sphériques. La solution est le dégazage : le dégazage de la turbine rotative avec de l'azote ou de l'argon pendant 8 à 15 minutes réduit la teneur en hydrogène à moins de 0,10 ml/100 g, ce qui est la norme industrielle pour les pièces structurelles. Le test à pression réduite (RPT) ou la mesure de la densité avec la méthode Archimède confirme la qualité de la matière fondue avant la coulée.

Porosité de retrait se forme lorsque le métal en cours de solidification se contracte (l'aluminium rétrécit d'environ 3,5 à 8,5 % en volume pendant la solidification) et le métal liquide ne peut pas s'écouler pour compenser. Il apparaît sous forme de vides irréguliers et ramifiés dans des sections épaisses ou au niveau de points chauds. La solution consiste à repenser la conception des portes et des colonnes montantes : un volume de colonne montante adéquat, un placement correct de la colonne montante au-dessus de la section la plus lourde et un refroidissement des zones épaisses isolées pour favoriser une solidification directionnelle vers la colonne montante. Les logiciels de simulation tels que MAGMASOFT ou ProCAST peuvent prédire la porosité de retrait avant la découpe de l'outillage, ce qui permet d'économiser des coûts de reprise d'outillage importants.

Arrêts à froid et erreurs de fonctionnement

Un arrêt à froid se produit lorsque deux flux de métal en fusion se rencontrent mais ne parviennent pas à fusionner complètement, laissant une couture visible ou un plan faible. Des erreurs de fabrication se produisent lorsque le métal se solidifie avant de remplir complètement le moule. Les deux défauts proviennent d’une température du métal insuffisante, d’une température du moule inadéquate ou d’une vitesse de remplissage trop lente. Pour le HPDC, la vitesse de tir dans la deuxième phase (remplissage de la matrice) doit généralement atteindre 30 à 60 m/s pour éviter les arrêts à froid dans les sections minces. La température du moule pour le moulage sous pression de l'aluminium est maintenue entre 150 et 250 °C ; le laisser descendre en dessous de 150°C produit de manière fiable des défauts de fermeture à froid dans les parois inférieures à 2 mm.

Inclusions d'oxyde

L'aluminium forme presque instantanément une peau d'oxyde solide lorsqu'il est exposé à l'air. Le coulage turbulent plie ce film d'oxyde dans la pièce moulée sous forme d'inclusions de bifilm : de fines feuilles d'oxyde à double couche qui réduisent considérablement la durée de vie à la fatigue et l'allongement. La théorie du bifilm de John Campbell a transformé la pratique de la fonderie : la clé est de remplir le moule sans aucune turbulence qui plie la surface. Les systèmes de remplissage par le bas, la hauteur de carotte réduite, les filtres en mousse céramique et les débits de coulée lents et contrôlés réduisent tous la teneur en bifilm. Des améliorations de la durée de vie en fatigue de 2 à 5 fois ont été documentées dans les parties où le contenu du bifilm a été réduit grâce à la seule refonte du gate.

Déchirure à chaud

La déchirure à chaud (fissuration à chaud) se produit à l'état semi-solide lorsque la pièce moulée est contrainte de se contracter et que les contraintes de traction dépassent la résistance du métal partiellement solidifié. Il apparaît généralement lors de changements brusques de section, de coins internes pointus et de zones où le moule empêche une contraction libre. Les solutions de conception incluent l'augmentation des rayons de congé jusqu'à un minimum de 3 mm, l'évitement des rapports d'épaisseur de section supérieurs à 3 : 1 aux jonctions et la conception de moules avec une capacité de pliage appropriée ou des sections de matrice métalliques qui se déplacent avec la pièce moulée pendant l'éjection.

Principes de conception de moules qui déterminent la qualité des pièces

C'est dans le moule ou la matrice que la qualité du moulage de l'aluminium est largement déterminée, non pas dans l'atelier pendant la production, mais pendant la phase de conception et de simulation, avant la découpe du métal. Les ingénieurs de fonderie expérimentés suivent un ensemble de principes établis qui évitent la majorité des catégories de défauts avant le premier essai de coulée.

• Placement de la ligne de séparation : La ligne de joint doit être située sur la section transversale la plus large de la pièce pour minimiser la complexité de la matrice et permettre des angles de dépouille uniformes. L'éloigner des surfaces cosmétiques évite les éclairs dans les zones visibles.
• Angles de dépouille : Les surfaces extérieures nécessitent un tirant d'eau minimum de 1 à 2° ; les surfaces internes (noyaux) nécessitent 2 à 3° ou plus. La suppression d'un tirage insuffisant est l'une des causes les plus courantes d'endommagement des matrices et de distorsion du moulage lors de l'éjection.
• Conception du système de portail : Les portes doivent être placées au niveau de la section transversale la plus épaisse et positionnées pour remplir le moule progressivement de bas en haut. Plusieurs portes minces sont généralement préférées à une seule grande porte car elles réduisent la concentration de chaleur localisée et améliorent l’uniformité du remplissage.
• Puits de trop-plein et ventilation : Dans HPDC, les puits de trop-plein situés à l'extrémité des chemins de remplissage collectent le métal froid, les oxydes et l'air emprisonné qui autrement deviendraient des inclusions. Des évents de 0,05 à 0,15 mm de profondeur au niveau de la ligne de joint permettent à l'air de s'échapper sans solin.
• Disposition des canaux de refroidissement : Le refroidissement uniforme des puces évite les points chauds localisés qui provoquent un retrait de porosité et une soudure des puces. Les canaux de refroidissement conformes, désormais usinables avec des inserts de matrice EDM et fabriqués par fabrication additive, peuvent réduire le temps de cycle de 15 à 30 % par rapport aux canaux percés conventionnels.
• Emplacement de la broche d'éjection : Les broches d'éjection doivent être réparties pour appliquer une force uniformément sur la pièce. Les broches concentrées à une extrémité produisent une distorsion, en particulier dans les pièces moulées à paroi mince. Les marques d'épingles doivent être situées dans des zones non esthétiques et non fonctionnelles.

Traitement thermique des pièces moulées en aluminium : quand et comment

Le traitement thermique peut augmenter considérablement les propriétés mécaniques des pièces moulées en aluminium, mais uniquement lorsque l'alliage peut être traité thermiquement et que la pièce moulée a une porosité suffisamment faible pour que la trempe ne provoque pas la formation de cloques. Les pièces moulées HPDC présentant des niveaux standard de porosité au gaz ne peuvent pas être traitées de manière conventionnelle au T6 car le gaz piégé se dilate pendant le traitement thermique en solution à 500-540°C, formant des cloques en surface. C'est l'une des raisons pour lesquelles le HPDC est généralement utilisé à l'état brut de coulée ou T5 (vieillissement artificiel uniquement, sans traitement en solution).

Traitement T6 pour les moulages par gravité et en sable

Pour les pièces moulées par gravité A356 et A357, le cycle T6 commence par un traitement thermique en solution à 535-545°C pendant 8 à 12 heures, au cours duquel les particules de silicium se sphéroïdisent et le Mg₂Si se dissout dans la matrice. La pièce moulée est ensuite trempée dans de l'eau chaude (60 à 80 °C) plutôt que dans de l'eau froide pour réduire les contraintes résiduelles tout en obtenant une sursaturation. Un vieillissement artificiel s'ensuit à 150-160°C pendant 3 à 5 heures. Chaque étape est critique : un sous-trempage pendant le traitement en solution laisse le Mg₂Si non dissous et réduit la résistance atteignable de 10 à 15 % ; le vieillissement excessif réduit la résistance et la dureté à mesure que les précipités grossissent.

Traitement T5 pour les pièces moulées sous pression

Le traitement T5 (vieillissement artificiel sans traitement préalable en solution) s'applique aux pièces moulées HPDC fabriquées avec des alliages qui conservent une certaine sursaturation due au refroidissement rapide de la matrice. Pour l'A380 et les alliages similaires, le vieillissement T5 à 155-165°C pendant 4-6 heures augmente la dureté de 10-20 % et améliore la stabilité dimensionnelle. Il ne produit pas les améliorations de propriétés du T6 mais évite les problèmes de cloques liés à la porosité. Pour les applications nécessitant des propriétés T6 complètes sous forme moulée sous pression, le moulage sous pression sous vide ou le moulage par compression (qui produisent des pièces moulées à faible porosité compatibles avec le traitement en solution) sont les voies alternatives.

Stabilité dimensionnelle et soulagement du stress

Les pièces moulées destinées à un usinage de précision qui ne sont pas autrement traitées thermiquement doivent subir un recuit de détente à 230-260°C pendant 2-4 heures. Les contraintes résiduelles dues à la solidification et à l'éjection peuvent provoquer des changements dimensionnels de 0,1 à 0,5 mm pendant ou après l'usinage d'éléments à parois minces. Ceci est particulièrement pertinent pour les pièces moulées de boîtiers et de corps de vanne dont les emplacements d'alésage sont étroitement tolérés.

Usinage de pièces moulées en aluminium : vitesses, avances et sélection des outils

L'aluminium est l'un des matériaux de coulée les plus usinables, mais la présence de silicium et d'autres particules dures dans les alliages de coulée signifie que le choix des outils et les paramètres de coupe diffèrent de ceux utilisés pour l'aluminium forgé. Bien faire les choses réduit la durée de vie de l'outil d'un facteur de 3 à 10 fois par rapport à des choix sous-optimaux.

Les alliages à haute teneur en silicium (A380, A390 avec 16 à 18 % de Si) sont nettement plus abrasifs que les alliages à faible teneur en silicium. L'outillage en diamant polycristallin (PCD) est le choix standard pour l'usinage de gros volumes de ces alliages, avec une durée de vie de 50 000 à 200 000 pièces par arête, contre 2 000 à 10 000 pièces par arête pour le carbure dans des applications équivalentes. Pour les alliages de faible volume ou moins abrasifs (A356, 319), le carbure non revêtu ou revêtu de TiN est rentable.

• Vitesse de coupe : 300 à 1 500 m/min pour le carbure ; 1 000 à 4 000 m/min pour le PCD sur les alliages hypoeutectiques.
• Vitesse d'avance : 0,1–0,4 mm/dent pour le fraisage ; 0,1–0,5 mm/tour pour le tournage.
• Géométrie de l'outil : Les angles de coupe élevés (12 à 20°) réduisent les forces de coupe et empêchent l'accumulation de bords. Les cannelures polies réduisent l'adhérence de l'aluminium.
• Liquide de refroidissement : Le liquide de refroidissement par inondation ou la lubrification en quantité minimale (MQL) empêche les erreurs de dilatation thermique dans les alésages de précision ; L'usinage à sec est possible pour l'ébauche mais pas pour la finition avec des tolérances serrées.

Le perçage et le taraudage de la fonte d'aluminium nécessitent une attention particulière aux cycles de débourrage qui éliminent les copeaux dans les trous profonds. La tendance de l'aluminium au grippage des filetages taraudés dans des conditions sèches est une cause fréquente de casse d'outils et de pièces mises au rebut. Les tarauds formant filetage (plutôt que les tarauds coupants) produisent des filetages plus solides sans éclats et constituent la norme industrielle pour les trous taraudés borgnes dans la fonderie d'aluminium.

Options de finition de surface pour les pièces moulées en aluminium

Les surfaces en aluminium tel que moulé conviennent souvent aux composants internes non esthétiques, mais de nombreuses applications nécessitent une protection contre la corrosion, une dureté ou une apparence améliorées. La gamme d'options de finition de surface pour les pièces moulées en aluminium est plus large que pour la plupart des autres métaux moulés.

Anodisation

L'anodisation de type II (standard) produit une couche d'oxyde d'aluminium de 5 à 25 µm qui améliore la résistance à la corrosion et peut être teinte dans une large gamme de couleurs. Le type III (anodisation dure) produit des couches de 25 à 75 µm avec une dureté de surface allant jusqu'à 400 à 600 HV, adaptées aux surfaces d'usure. La limite de la fonte d'aluminium est que la teneur élevée en silicium des alliages HPDC (A380 à ~ 9 % de Si) produit des surfaces anodisées plus foncées et moins uniformes que les alliages à faible teneur en silicium. Les alliages forgés A356 et 6061 sont anodisés pour obtenir des finitions plus brillantes et plus uniformes. Si la qualité esthétique de l’anodisation est une exigence, la sélection de l’alliage doit en tenir compte dès le début du processus de conception.

Revêtement de conversion chromate (Alodine / Iridite)

Le revêtement de conversion au chromate (MIL-DTL-5541 Classe 1A ou Classe 3) est largement utilisé dans l'aérospatiale et la défense pour la protection contre la corrosion et l'adhérence de la peinture. Il n'ajoute pratiquement aucune accumulation dimensionnelle (0,25 à 1 µm) et conserve la conductivité électrique, ce qui le rend adapté aux applications de blindage EMI/RFI. Les formulations de chromate trivalent (Cr³⁺) sont désormais la norme dans la plupart des installations en raison des réglementations environnementales sur le chromate hexavalent (Cr⁶⁺).

Revêtement en poudre et peinture liquide

Les pièces moulées en aluminium avec revêtement en poudre produisent une finition durable et résistante aux chocs de 60 à 120 µm d'épaisseur. Le prétraitement (phosphate de fer, zirconate ou phosphate de zinc) détermine l'adhérence du revêtement et la résistance à la corrosion. Les prétraitements au zirconate sans chrome sont devenus la norme pour les composants extérieurs en aluminium des automobiles. Les systèmes de couches de finition d'apprêt liquide sont utilisés lorsqu'un contrôle plus strict de l'épaisseur du film est requis ou lorsque le masquage d'une géométrie complexe rend le revêtement en poudre peu pratique.

Grenaillage et culbutage

Le grenaillage avec des grenailles d'acier ou de céramique d'un diamètre de 0,2 à 0,8 mm est couramment utilisé pour nettoyer les surfaces telles que coulées de la peau d'oxyde, améliorer l'apparence visuelle et introduire des contraintes résiduelles de compression bénéfiques de 50 à 150 MPa à la surface. Il a été démontré que le grenaillage contrôlé des pièces moulées pour l'aéronautique A357 prolonge la durée de vie en fatigue de 30 à 60 % dans les applications à cycle élevé grâce à ce mécanisme de contrainte de compression. Le culbutage (finition vibratoire) dans des supports céramiques ébavure les bords et améliore la finition de surface de manière uniforme sur une géométrie complexe sans manipulation manuelle.

Méthodes d’inspection de qualité pour le moulage d’aluminium

Une inspection qualité efficace des pièces moulées en aluminium nécessite plusieurs méthodes complémentaires, car aucune technique ne détecte à elle seule tous les types de défauts. L'inspection visuelle, la mesure dimensionnelle et les tests non destructifs (CND) sont tous nécessaires dans un système qualité complet pour les pièces critiques.

• Radiographie et tomodensitométrie : Les rayons X industriels (radiographie 2D) sont la méthode standard pour détecter la porosité interne, les inclusions et le retrait dans les pièces moulées en aluminium. La tomodensitométrie (CT) 3D fournit des cartes de défauts volumétriques avec une résolution de voxel allant jusqu'à 5 à 50 µm, permettant une analyse quantitative de la porosité par rapport à des critères d'acceptation tels que ASTM E2868 ou ASTM E505. La tomodensitométrie est de plus en plus utilisée dans le développement et l’inspection du premier article, même lorsque l’inspection de la production utilise les rayons X 2D.
• Contrôle par ressuage (DPI) : Le DPI révèle des défauts de surface : fissures, fermetures à froid, porosité de la surface. Il est peu coûteux et applicable à tous les alliages d’aluminium. Les systèmes de ressuage de type I (fluorescent) utilisant la lumière UV détectent des défauts plus fins que les systèmes de colorants visibles et sont standard pour les pièces moulées aérospatiales selon ASTM E1417.
• Machine à mesurer tridimensionnelle (MMT) : La MMT avec palpeur tactile ou scanner optique vérifie la conformité dimensionnelle aux légendes GD&T. L’inspection du premier article d’une nouvelle pièce moulée nécessite généralement que 100 % des dimensions critiques soient mesurées sur 3 à 5 échantillons ; L'inspection de la production utilise un échantillonnage statistique selon ANSI/ASQ Z1.4 ou Z1.9.
• Test de dureté : La dureté Brinell (HBW 5/250) est standard pour les pièces moulées en aluminium. Il permet une vérification rapide et indirecte que le traitement thermique a été correctement effectué : l'A356-T6 devrait afficher 75 à 90 HB ; L'A380 tel que moulé affiche 75 à 85 HB. Les tests de dureté ne remplacent pas les tests de traction pour vérifier la conformité aux spécifications, mais sont utiles pour le contrôle de production à 100 %.
• Essais de traction et de fatigue : Les tests mécaniques destructifs sont effectués sur des barres d'essai coulées séparément ou sur des pièces moulées découpées en production à des fréquences spécifiées par les normes du client ou les plans qualité internes. La norme ASTM B108 régit les procédures de coulée de barres d'essai pour les coulées par gravité et dans des moules permanents.

Facteurs de coûts dans les projets de moulage de métaux en aluminium

Comprendre où les coûts s'accumulent dans un projet de moulage d'aluminium permet aux acheteurs et aux ingénieurs de prendre des décisions de conception et d'approvisionnement qui réduisent le coût total plutôt que de simplement optimiser des éléments de ligne individuels. Les cinq principaux facteurs de coûts dans la plupart des programmes de moulage d'aluminium sont l'amortissement des outils, les matières premières, l'énergie, le taux de rebut et les opérations secondaires.

Amortissement des outillages

À faibles volumes, le coût de l’outillage domine le coût par pièce. Une matrice HPDC de 50 000 $ amortie sur 10 000 pièces ajoute 5,00 $ par pièce au seul coût de l'outillage. À 100 000 pièces, il contribue à 0,50 $ par pièce. C'est pourquoi la sélection du processus pour de faibles volumes devrait privilégier le moulage en sable ou l'outillage par gravité à faible coût, même si le coût par cycle est plus élevé : l'arithmétique de l'amortissement de l'outillage l'emporte généralement pour des volumes inférieurs à 2 000 à 5 000 pièces par an.

Coût de l’alliage et rendement du métal

Le coût des lingots d'aluminium primaire fluctue en fonction du prix du LME, qui a varié entre 1 500 et 3 800 dollars la tonne métrique au cours de la dernière décennie. L'aluminium secondaire (recyclé) coûte 20 à 40 % moins cher que l'aluminium primaire et est utilisé dans la majorité des opérations de moulage sous pression. Le rendement en métal - le rapport entre le poids de la pièce finie et le métal total coulé - varie de 50 à 60 % pour la coulée en sable (avec de grandes colonnes montantes) à 80 à 92 % pour le HPDC (avec un déclenchement efficace). Une amélioration de 10 % du rendement sur une opération de 500 tonnes par an à un coût d'aluminium de 2 000 $/tonne réduit le coût des matériaux de 100 000 $ par an.

Taux de rebut et son impact en aval

Le taux de rebut dans les opérations de coulée d'aluminium varie de moins de 2 % dans les installations HPDC à grand volume et bien gérées, à 10 à 20 % lors du lancement de nouveaux programmes ou dans les fonderies avec un mauvais contrôle des processus. Chaque augmentation de 1 % du taux de rebut ajoute environ 1 % au coût par pièce avant de prendre en compte le coût des opérations secondaires déjà effectuées sur les pièces mises au rebut. Pour les pièces qui subissent un usinage important avant que le défaut ne soit détecté, le coût par unité mise au rebut peut être 3 à 5 fois supérieur au coût de coulée seul. C'est pourquoi investir dans la surveillance des processus en temps réel (capteurs de pression d'empreinte, imagerie thermique de la température de la matrice, analyse du profil de la grenaille) génère un retour sur investissement positif, même avec des volumes de production modérés.

Opérations secondaires

L'usinage, le traitement thermique, la finition de surface, l'assemblage et les tests d'étanchéité sont des opérations secondaires qui dépassent souvent le coût de coulée dans l'équation du coût total des pièces. Une pièce moulée dont la production coûte 4,00 $ peut coûter 18,00 $ après usinage, 3,00 $ après traitement thermique et 2,00 $ après finition de surface, soit un total de 27,00 $ avant toute marge. L'examen de la conception pour la fabrication (DFM) s'est concentré sur la réduction des opérations secondaires (élimination des caractéristiques usinées inutiles, utilisation de surfaces telles que coulées là où les tolérances le permettent, conception de caractéristiques d'auto-localisation pour les fixations) et réduit régulièrement le coût total de fabrication de 15 à 30 % sans compromettre la fonction de la pièce.

Développements émergents dans la technologie de moulage d’aluminium

L'industrie de la fonderie d'aluminium a connu davantage de progrès techniques au cours des dix dernières années qu'au cours des trois décennies précédentes, principalement en raison des exigences d'électrification automobile et d'allégement. Plusieurs développements spécifiques remodèlent ce que la fonderie d’aluminium peut produire et à quel prix.

Gigacasting et moulage sous pression structurel

L'adoption par Tesla de machines HPDC grand format (force de serrage de 6 000 à 9 000 tonnes) pour produire des structures entières de soubassement arrière sous forme de pièces moulées uniques, remplaçant 70 à 100 pièces individuelles en acier embouties et soudées, a suscité un large intérêt pour le moulage sous pression structurel. L'approche de fabrication réduit le nombre de pièces, élimine le travail de soudage et d'assemblage et réduit le poids. Le défi technique consiste à maintenir des niveaux de porosité suffisamment bas pour garantir l’intégrité structurelle à ces échelles. Les alliages développés spécifiquement pour le moulage sous pression structurel, notamment Silafont-36 et Aural-2, offrent une ductilité plus élevée (allongement de 10 à 15 %) que l'A380 standard à l'état brut de coulée sans traitement thermique, permettant des mises à niveau T6 si nécessaire.

Moulage de métaux semi-solides (rhéocasting et thixocasting)

Le traitement des métaux semi-solides (SSM) injecte de l'aluminium à l'état de boue partiellement solidifié (fraction solide de 40 à 60 %) plutôt que complètement liquide. La suspension thixotrope s'écoule sous pression mais présente des turbulences bien inférieures à celles du HPDC liquide, ce qui entraîne un entraînement de gaz et une teneur en bifilm d'oxyde minimes. Les pièces moulées SSM atteignent des niveaux de porosité inférieurs à 0,1 % et sont entièrement compatibles avec le traitement thermique T6, produisant des propriétés mécaniques proches de l'aluminium forgé. Le coût du processus est de 20 à 40 % supérieur à celui du HPDC conventionnel, mais pour les applications où l'intégrité structurelle et la capacité de traitement thermique sont requises dans un facteur de forme moulé sous pression, le SSM est techniquement inégalé.

Conception de matrices basée sur la simulation

Les logiciels de simulation de moulage (MAGMASOFT, ProCAST, Flow-3D Cast) ont progressé au point où le motif de remplissage, la séquence de solidification, les gradients thermiques et les répartitions des contraintes résiduelles peuvent être prédits avec une grande précision avant la fabrication de l'outillage. Les fonderies qui investissent dans des capacités de simulation signalent une réduction de 30 à 50 % des essais d'outillage et des rejets des premiers articles. L’argument économique est simple : un package de simulation coûtant entre 30 000 et 80 000 $ par an permet d’économiser beaucoup plus en retouche et en rebut d’outillage dans toute fonderie gérant plus de 2 à 3 millions de dollars en projets d’outillage annuels.

Fabrication additive pour outillage et noyaux

Les moules et noyaux en sable imprimés en 3D, produits par impression par jet de liant de sable de silice, ont réduit les délais de coulée en sable de plusieurs semaines à quelques jours et ont permis des géométries internes complexes impossibles avec l'outillage de boîte à noyau conventionnel. Un noyau de sable qui nécessitait auparavant une boîte à outils de 15 000 $ et un délai de 6 semaines peut désormais être imprimé en 24 à 48 heures pour 200 à 800 $. Pour le moulage sous pression, les inserts de refroidissement conformes fabriqués par fabrication additive et les revêtements de manchons de grenaille produits par fusion sur lit de poudre laser améliorent la gestion thermique et la durée de vie des matrices de manière mesurable dans les programmes à haute production.
