Quel est le principal avantage du moulage sous pression ?

Le principal avantage du moulage sous pression est sa capacité à produire de grands volumes de pièces métalliques complexes aux dimensions précises à grande vitesse avec un post-traitement minimal. En un seul cycle de production, le moulage sous pression offre des tolérances serrées, des finitions de surface lisses et une répétabilité constante que peu d'autres procédés de formage des métaux peuvent égaler. Pour les secteurs où la précision et le débit sont importants (automobile, électronique, aérospatiale, biens de consommation), le moulage sous pression se situe à l’intersection de l’efficacité et de la qualité.

Cet article explique exactement pourquoi le moulage sous pression occupe sa position dominante dans la fabrication moderne, en couvrant la précision dimensionnelle, la vitesse, l'efficacité des matériaux, la rentabilité et comment il se compare aux processus concurrents.

Précision dimensionnelle et tolérances serrées

Moulage sous pression atteint systématiquement des tolérances aussi strictes que ±0,1 mm sur la plupart des fonctionnalités et dans les configurations d'outillage de précision, des tolérances de ± 0,05 mm sont réalisables. Ce niveau de précision est intégré au processus lui-même : le métal en fusion est injecté sous haute pression (allant de 1 500 à plus de 25 000 psi selon l'alliage et la géométrie de la pièce) dans des matrices en acier trempé qui conservent leur forme sur des centaines de milliers de tirs.

Ce que cela signifie en pratique : les pièces sortent du processus de moulage sous pression prêtes à être assemblées ou ne nécessitant qu'un usinage secondaire mineur. Les trous, filetages, bossages, nervures et contre-dépouilles peuvent souvent être coulés directement dans la pièce. Par rapport au moulage au sable, qui respecte généralement des tolérances de ± 0,5 mm ou moins, le moulage sous pression réduit considérablement le besoin d'opérations de finition CNC.

Pour les carters de transmission automobile, par exemple, les emplacements des alésages pour les sièges de roulement doivent être maintenus à une fraction de millimètre près. Les boîtiers en aluminium moulé sous pression y parviennent directement à partir de la matrice, réduisant ainsi le temps de machine par pièce de ce qui pourrait représenter 20 minutes de travail CNC à 3 à 5 minutes de finition légère.

Vitesse de production et temps de cycle élevés

La vitesse est l’un des points forts du processus de moulage sous pression. En fonction de la taille de la pièce et de l'alliage, les temps de cycle varient de moins de 10 secondes pour les petits composants en zinc moulé sous pression à 60 à 90 secondes pour les pièces en aluminium plus grandes. Une seule machine de coulée sous pression exécutant une matrice multi-empreintes peut produire des milliers de pièces finies par équipe.

Le moulage sous pression du zinc en particulier est exceptionnellement rapide. Les petits composants en zinc — boîtiers de connecteurs, mécanismes de verrouillage, pièces structurelles miniatures — peuvent être produits à des cadences dépassant 1 000 tirs par heure sur machines à chambre chaude. Ce débit n'est tout simplement pas réalisable avec le moulage à modèle perdu, le forgeage ou l'usinage à partir de barres.

Les lignes de coulée sous pression (HPDC) du secteur automobile fonctionnent presque en continu, avec une extraction, un détourage et une inspection qualité automatisés des pièces directement intégrés dans la cellule. Une cellule HPDC bien optimisée produisant des supports de moteur ou des carters d'engrenage en aluminium peut produire 400 à 600 pièces complètes par équipe , avec une intervention minimale de l'opérateur.

Cet avantage en termes de vitesse s’accentue par rapport aux grandes séries de production. Lorsque vous avez besoin de 500 000 pièces identiques par an, le coût unitaire de l’outillage s’amortit rapidement et l’avantage en termes de temps de cycle se traduit directement par une réduction du coût de la main d’œuvre par pièce.

Capacité de géométrie complexe

Le moulage sous pression permet la production de pièces dont la géométrie est complexe, ce qui serait prohibitif avec l'usinage et souvent impossible avec le forgeage. Les passages internes, les parois minces, les profils externes complexes, les fonctions de montage intégrées et les textures de surface décoratives peuvent tous être incorporés dans une seule pièce moulée sous pression.

Capacité de paroi mince

Les pièces moulées sous pression en aluminium atteignent régulièrement des épaisseurs de paroi de 1,5 à 2,5 mm . Le zinc, qui a une fluidité supérieure, peut produire des parois aussi minces que 0,4 mm en petites parties. Cette capacité est essentielle pour réduire le poids dans les applications automobiles et aérospatiales, ainsi que pour réduire la taille des boîtiers électroniques grand public.

Consolidation de pièces

L’une des applications les plus significatives sur le plan économique de la géométrie du moulage sous pression est la consolidation de pièces, c’est-à-dire la combinaison de plusieurs composants fabriqués et assemblés auparavant en une seule pièce moulée sous pression. L'utilisation par Tesla du moulage sous pression grand format (Giga Casting) est consolidée plus de 70 pièces individuelles embouties et soudées dans la structure du soubassement arrière du modèle Y en un seul moulage sous pression en aluminium. Cela a éliminé les dispositifs d'assemblage, les robots de soudage et les opérations d'assemblage sur une grande partie de la structure de la carrosserie.

Une logique similaire s’applique à plus petite échelle dans de nombreux secteurs. Un bloc collecteur hydraulique moulé sous pression peut remplacer un bloc usiné ainsi que plusieurs raccords et ports soudés, réduisant ainsi le nombre de pièces et les points de fuite potentiels.

Qualité de finition de surface

Le moulage sous pression produit des finitions de surface dans la gamme de Ra 0,8 à 3,2 µm directement de la matrice, sans aucun usinage ni polissage supplémentaire. C'est nettement plus lisse que le moulage au sable (Ra 6,3–25 µm) et comparable aux opérations d'usinage légères.

La surface lisse telle que coulée convient à la peinture directe, au revêtement en poudre, à l'anodisation ou au placage sans préparation approfondie de la surface. Pour les produits destinés au consommateur (poignées, boîtiers, garnitures décoratives), cela signifie des coûts de finition inférieurs et un délai plus rapide pour obtenir une apparence commercialisable.

Les outils de moulage sous pression peuvent également incorporer des surfaces texturées, des logos, des numéros de pièces et des détails fins directement sur la face de la matrice, de sorte que la marque et l'identification sont intégrées plutôt que appliquées en tant qu'opérations secondaires.

Efficacité des matériaux et recyclabilité

Le moulage sous pression est un processus de forme quasi nette, ce qui signifie que le volume de métal dans la pièce moulée finie est proche du volume de métal consommé. Contrairement à l’usinage à partir de billettes pleines – où des taux d’enlèvement de matière de 50 à 80 % sont courants pour les pièces complexes – le moulage sous pression génère relativement peu de rebuts. Les systèmes de canaux, les puits de trop-plein et le flash sont découpés et recyclés directement dans le four de fusion.

Les principaux alliages utilisés dans le moulage sous pression (alliages à base d'aluminium, de zinc, de magnésium et de cuivre) sont tous hautement recyclables. Les alliages d'aluminium secondaires (produits à partir de déchets recyclés plutôt que de métaux fondus primaires) représentent la majorité de l'aluminium utilisé dans le moulage sous pression, et leur production nécessite environ 5% de l'énergie nécessaire pour produire de l’aluminium primaire à partir du minerai de bauxite. Cela fait du moulage sous pression un processus de formage des métaux intrinsèquement plus durable que celui qui repose sur un apport de métal primaire.

Dans le cadre d’une production en grand volume, même de petites améliorations du rendement en métal ont des implications importantes en termes de coûts. Une installation coulant 10 000 kg d'aluminium par jour qui améliore le rendement de 70 % à 75 % récupère 500 kg de métal vendable par jour — une réduction significative du coût des intrants et de la consommation d'énergie.

Économie des coûts à grande échelle

Le moulage sous pression entraîne des coûts d'outillage initiaux élevés : une matrice de production pour une pièce en aluminium de complexité moyenne coûte généralement entre 50 000 $ et 250 000 $ , en fonction de la taille, de la complexité et du nombre de cavités. Pour les pièces moulées structurelles de très grande taille ou les outillages multi-glissières, les coûts peuvent dépasser 500 000 $. Cet investissement initial constitue le principal obstacle au moulage sous pression pour les applications à faible volume.

Cependant, une fois le coût de l'outillage amorti sur un volume de production suffisant (généralement de 20 000 à 50 000 pièces ou plus), le coût unitaire du moulage sous pression tombe bien en dessous des alternatives. La combinaison de temps de cycle rapides, d'une main d'œuvre minimale par pièce, de faibles taux de rebut et d'opérations secondaires réduites crée un profil économique unitaire que les processus concurrents ne peuvent égaler en termes de volume.

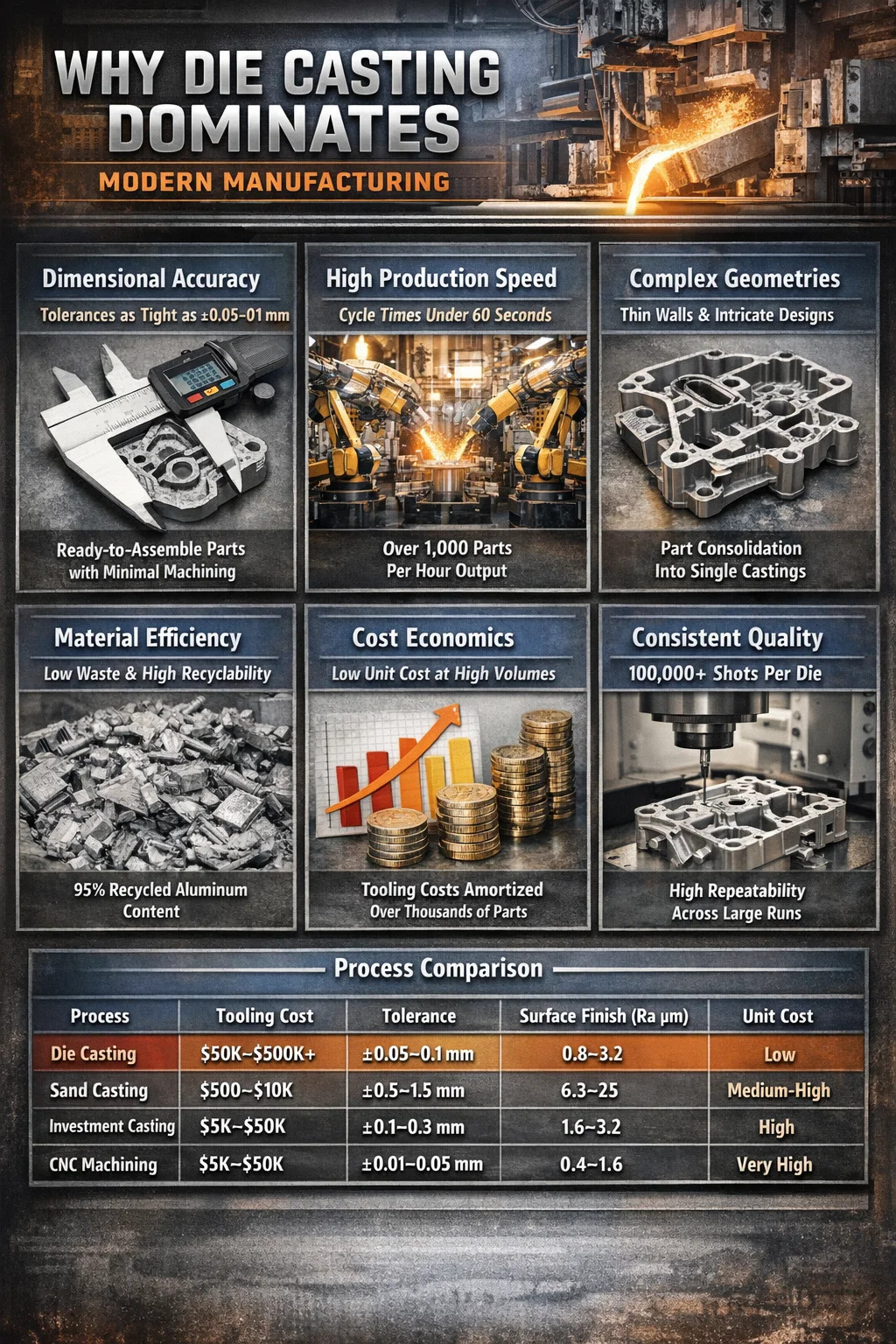

Le tableau illustre la place du moulage sous pression : ce n'est pas l'option la moins chère pour les petits volumes, et elle ne correspond pas à l'usinage CNC pour une précision ultime. Mais pour la production en volume moyen à élevé de pièces complexes exigeant une bonne précision, des surfaces lisses et un faible coût unitaire, il occupe une position qu'aucun autre processus ne peut entièrement remplacer.

Cohérence et répétabilité sur de longues séries de production

Une matrice en acier trempé H13 utilisée dans le moulage sous pression d'aluminium est généralement conçue pour 100 000 à 200 000 tirs avant de nécessiter une remise à neuf ou un remplacement. Les matrices de coulée de zinc, fonctionnant à des températures et des pressions plus basses, dépassent régulièrement 1 000 000 de coups . Tout au long de cette durée de vie, les dimensions de la matrice changent très peu, ce qui signifie que les dimensions des pièces restent conformes aux spécifications du premier coup au dernier.

Cette répétabilité est essentielle pour la fabrication sur chaîne d’assemblage. Lorsque des milliers de pièces identiques doivent s’assembler avec d’autres composants provenant de plusieurs fournisseurs, la cohérence est aussi importante que l’exactitude. Un support moulé sous pression qui s'adapte correctement au tir 1 devrait s'adapter également au tir 100 000 - et dans une opération de moulage sous pression bien entretenue, ce sera le cas.

Les machines de moulage sous pression modernes utilisent un contrôle de processus en boucle fermée pour maintenir les paramètres de tir (vitesse d'injection, pression, température de la matrice, temps de refroidissement) dans des fenêtres étroites, garantissant ainsi que les propriétés des pièces restent cohérentes entre les équipes, les opérateurs et même les installations lorsque la même spécification de matrice est utilisée.

Options d'alliage et propriétés mécaniques

Le moulage sous pression ne se limite pas à un seul matériau. Les alliages de coulée sous pression les plus couramment utilisés offrent chacun un profil de performances spécifique :

• Alliages d'aluminium (A380, A383, ADC12) : Le matériau de moulage sous pression le plus largement utilisé. Bon rapport résistance/poids, excellente résistance à la corrosion, bonne conductivité thermique. Résistance à la traction généralement de 300 à 330 MPa. Idéal pour les pièces structurelles automobiles, les boîtiers électroniques, les corps de pompes.
• Alliages de zinc (Zamak 3, Zamak 5, ZA-8) : Densité plus élevée que l'aluminium, mais fluidité de coulée exceptionnelle permettant d'obtenir des parois les plus fines et des détails les plus fins. Résistance à la traction 280-400 MPa. Largement utilisé dans les serrures, la quincaillerie, les connecteurs et les pièces miniatures de précision.
• Alliages de magnésium (AZ91D, AM60) : Métal structurel le plus léger utilisé dans le moulage sous pression, environ 35 % plus léger que l'aluminium. Résistance à la traction 230-260 MPa. Utilisation croissante dans les tableaux de bord automobiles, les colonnes de direction et les châssis d'ordinateurs portables.
• Alliages de cuivre (laiton, bronze) : Utilisé là où la résistance à la corrosion, la conductivité électrique ou les propriétés des roulements sont requises. Usure plus élevée des outils en raison des températures de coulée élevées.

Les propriétés mécaniques des pièces moulées sous pression, bien que généralement inférieures à celles de leurs équivalents forgés en raison de la microporosité de la pièce moulée, sont adéquates pour la grande majorité des applications structurelles. Le traitement thermique des pièces moulées sous pression en aluminium (état T5 ou T6) peut encore améliorer la résistance et la dureté si nécessaire, bien que cela soit limité aux pièces à faible porosité produites par des procédés de moulage sous pression sous vide ou par compression.

Applications où le moulage sous pression offre le plus de valeur

Comprendre où le moulage sous pression excelle permet de clarifier quand il doit être spécifié par rapport aux processus concurrents.

Industrie automobile

Le secteur automobile représente environ 70 % de toute la production de moulage sous pression d’aluminium à l'échelle mondiale. Les blocs moteurs, les carters de transmission, les carters d'embrayage, les pompes à huile, les carters de différentiel, les supports de suspension et les boîtiers de batterie EV sont tous généralement moulés sous pression. La volonté d’alléger les véhicules afin d’améliorer le rendement énergétique et l’autonomie des véhicules électriques a accéléré le passage des pièces moulées en fer et en acier aux pièces moulées sous pression en aluminium.

Electronique grand public

Les cadres d'ordinateurs portables, les cadres structurels internes des smartphones, les boîtiers d'appareils photo et les boîtiers d'équipement audio sont produits par moulage sous pression, principalement en aluminium et en magnésium. La capacité de produire des cadres structurels à parois minces avec des fonctions de dissipation thermique intégrées et des bossages de montage fait du moulage sous pression le procédé privilégié pour ce secteur.

Équipement industriel et outils électriques

Les boîtiers de boîtes de vitesses, les embouts de moteur, les corps de vannes pneumatiques et hydrauliques et les boîtiers d'outils électriques sont moulés sous pression à grand volume pour une durabilité et une précision dimensionnelle. La possibilité d'intégrer des orifices internes complexes dans les corps de vannes hydrauliques constitue un avantage spécifique du moulage sous pression par rapport aux alternatives usinées.

Quincaillerie, serrures et raccords

Le moulage sous pression du zinc domine la production en grand volume de quincaillerie de porte, de corps de cadenas, de ferrures d'armoires, d'accessoires de plomberie et de connecteurs électriques. La résolution des détails et la finition de surface du zinc moulé sous pression correspondent ou dépassent ce qui est réalisable par usinage, à une fraction du coût unitaire en volume.

Limites à prendre en compte dans la sélection de votre processus

Le moulage sous pression n'est pas le bon choix pour chaque application. Être clair sur ses limites évite des erreurs coûteuses :

• Investissement élevé en outillage : La production en faible volume (moins de 10 000 à 20 000 pièces) ne peut souvent pas amortir les coûts d’outillage de manière compétitive. Le moulage en sable ou le moulage à modèle perdu peuvent être plus économiques à des volumes inférieurs.
• Porosité : Le moulage sous pression haute pression standard emprisonne l'air dans la pièce moulée, créant une microporosité qui limite la soudabilité et rend le traitement thermique difficile. Le moulage sous vide et le moulage par compression atténuent ce problème mais augmentent le coût du processus.
• Gamme d'alliages limitée : Tous les métaux ne conviennent pas au moulage sous pression. Les alliages à point de fusion élevé comme l'acier et le titane ne sont pas commercialement moulés sous pression en raison des températures extrêmes impliquées et de l'usure rapide de la matrice.
• Contraintes de taille de pièce : Les très grandes pièces nécessitent des machines très volumineuses et coûteuses. Bien qu'il existe désormais des machines de moulage sous pression structurelle avec des forces de serrage supérieures à 6 000 tonnes, il existe encore des limites pratiques en matière de taille des pièces.
• Contraintes de conception : L'épaisseur des parois doit rester relativement uniforme pour éviter les défauts de retrait. Les contre-dépouilles profondes et certaines géométries internes nécessitent des actions secondaires ou des noyaux, ce qui ajoute de la complexité et du coût à l'outillage.

Aucune de ces limitations n’annule les principaux avantages du moulage sous pression : elles définissent simplement l’enveloppe opérationnelle dans laquelle le moulage sous pression constitue le choix optimal.

Développements émergents étendant la capacité de moulage sous pression

Le processus de moulage sous pression continue d'évoluer, élargissant sa gamme d'applications et répondant aux limites historiques.

Coulée sous pression sous vide

En évacuant l'air de la cavité de la matrice avant l'injection, le moulage sous vide réduit considérablement la porosité. Cela permet le traitement thermique T6 des pièces moulées sous pression en aluminium, améliorant ainsi la limite d'élasticité de 30 à 50 % par rapport à l'état tel que coulé et ouvrant des applications structurelles auparavant limitées aux pièces forgées.

Moulage sous pression semi-solide (rhéocasting et thixocasting)

L’injection de métal à l’état semi-solide – partiellement solidifié en une suspension plutôt que entièrement liquide – réduit les turbulences et les gaz piégés lors de l’injection. Les pièces moulées sous pression semi-solides ont des microstructures plus proches des pièces forgées, avec des propriétés mécaniques et une soudabilité supérieures. L’adoption s’accroît dans le domaine des composants structurels automobiles.

Moulage sous pression structurel grand format

Des machines avec des forces de serrage de 6 000 à 9 000 tonnes sont déployées pour les méga-moulages de structures automobiles. Ces systèmes, pionniers dans la production en série par Tesla et maintenant adoptés par plusieurs équipementiers, produisent des structures de carrosserie en blanc en pièces moulées uniques qui nécessitaient auparavant des dizaines de composants estampés et soudés. Cela représente un changement fondamental dans la manière dont les structures des véhicules sont fabriquées.

Conception d'outillage basée sur la simulation

Un logiciel avancé de simulation de flux de moule et de solidification permet d'optimiser les outils de moulage sous pression avant la découpe du métal. L'emplacement des portes, la géométrie des canaux, l'emplacement du trop-plein et la conception des canaux de refroidissement sont validés numériquement, réduisant ainsi le nombre d'itérations d'outillage requises et le temps écoulé entre la conception et la première pièce de production. Cela réduit le coût historiquement élevé et le risque de délais liés au développement d'outils de moulage sous pression.
